선정도표 : PUMP SELECTION CHART









선정도표 : STANDARD SPECIFICATIONS













외형수치도 : OUT LINE OF DIMENSION















구조

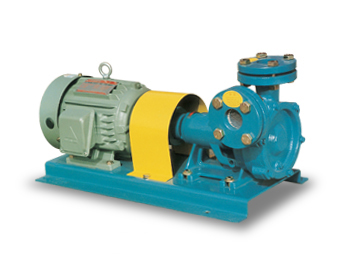

DWS형 Boiler Feed water pump는 Wesco Pump라고도 불리우며 흡입 토출로된 케이싱과 케이싱 커버, 임펠러, B/R하우징으로 크게 나누어진다.

또한 이 펌프는 축추력이 전혀 없고 펌프 수명이 길며 타 펌프에 비하여 정밀도가 매우 높아 소유량 고양정에 매우 좋다.





특성



보일러 급수용에 매우 적합하다.
소형이므로 설치보수가 용이하며 타 펌프에 비하여 운전범위가 넓다.
수온이 80℃까지 (흡입양정 1M이내) 급수 가능하므로 젯트펌프를 사용할 필요가 없다.
단단으로서 고압을 요하며 가격이 저렴하다.





용도



Boiler Feed water용
유류 이동용
소화전 보조용, 스프링클라 보조용
각종 공업용 및 일반급수용
고지대 이송용
특수 화공약품용





NOTE



용접 배관할때 (Flange 부) Slag 가 펌프내에 들어가서는 절대 안된다.(임페라 파손)
공회전을 시키지 말고 펌프에 물을주입  한 후 운전할 것 (회전불능의 원인초래)
사양점보다 높은 곳에서 운전하지 말것. (MOTER 과부하현상)





표준사양

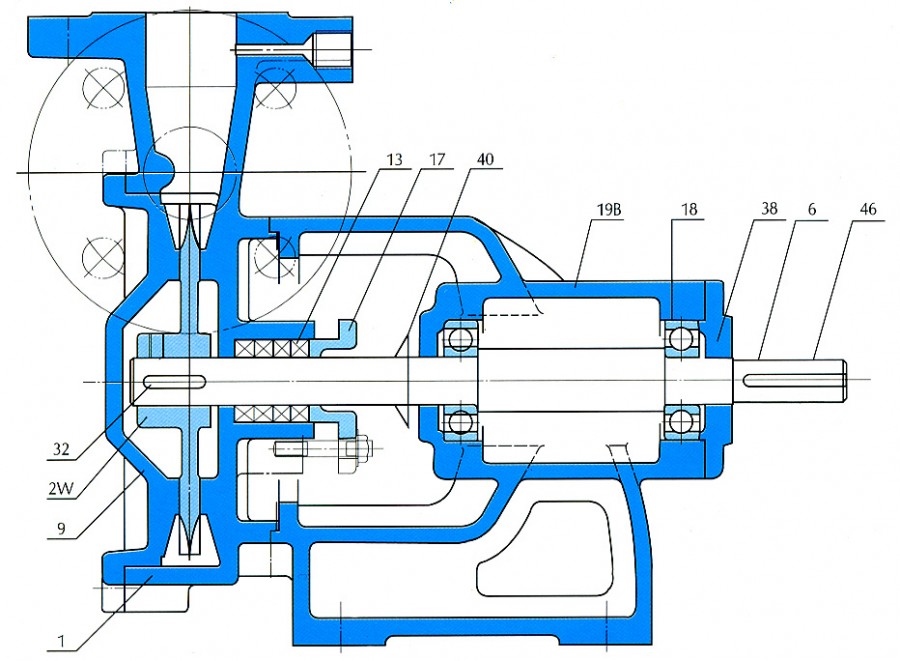

조직도 : PUMP SECTIONAL VIEW
